  • 产品名称:0.1Hz程控超低频高压发生器 80KV超低频耐压装置
    产品型号:SYVLF-80KV
    产品报价:
    产品简述:适用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、大中型发电机和电动机等)耐压试验
  • 详细内容

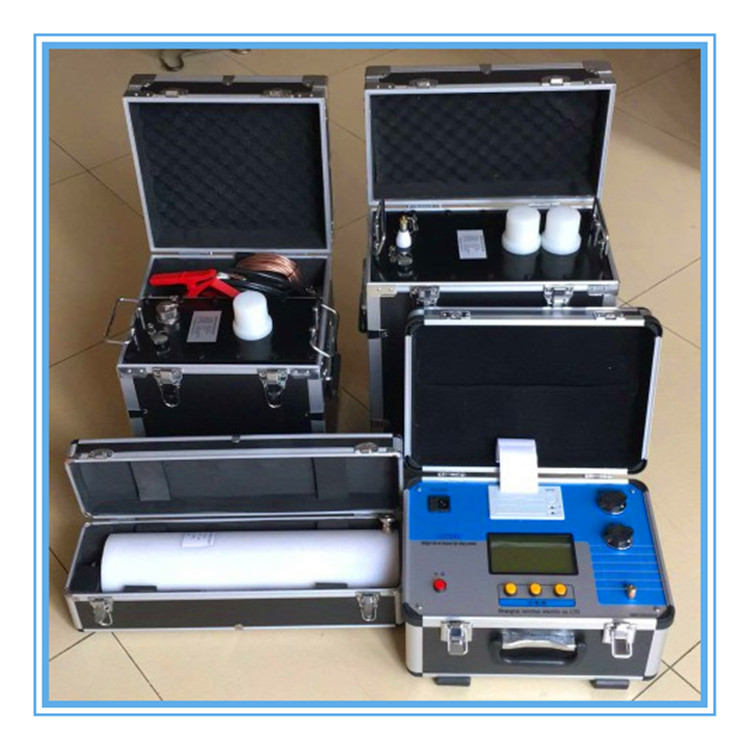

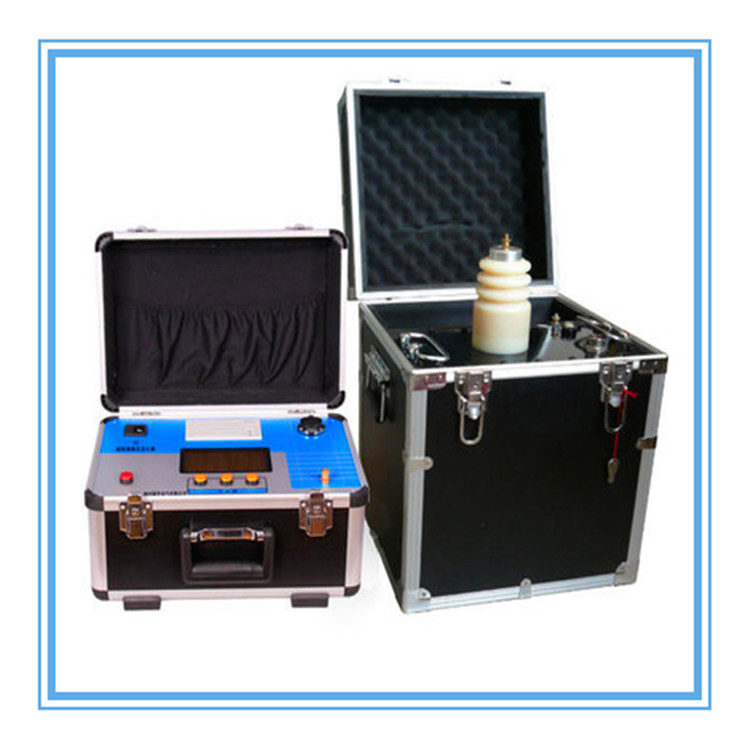

SYVLF-Z 超低频高压发生器



产品简介
电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验,交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术,其中0.1Hz超低频技术是最新技术,是当前国际电工委员会推荐的技术。新一代VLF系列微机式0.1Hz超低频高压发生器是我司的核心产品,它克服了第一代机械式产品的诸多缺点,性价比远远高于同类进口产品,特别适用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、大中型发电机和电动机等)耐压试验,超低频高压发生器符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

产品别称
超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

产品特征
1、技术先进:采用数字变频技术,微电脑控制,升压、降压、测量、保护等测试过程全自动化;
2、操作方便:接线简单,傻瓜式操作;
3、保护全面:多重保护(过压保护、高低压侧过流保护),动作迅速(动作时间≤20ms),仪器安全可靠;
4、安全可靠:控制器和高压发生器低压连接,光电控制,使用安全可靠;
5、采用了高低压闭环负反馈控制电路,输出无容升效应;
6、配置齐全:液晶汉字显示,自动存储,自动打印;
7、测试范围大:0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大;
8、体积小、重量轻:十分利于户外作业。

产品参数

表一:

型号

额定电压

带载能力

电源保险管

产品重量

SYVLF-30KV

30kV/20mA
(峰值)

0.1Hz,≤0.5μF~1.1μF

5A

控制器:4㎏
升压体:25㎏

0.05Hz,≤0.5μF~2.2μF

0.02Hz,≤0.5μF~5.5μF

SYVLF-50KV

50kV/30mA
(峰值)

0.1Hz,≤0.5μF~1.1μF

7A

控制器:4㎏
升压体:50㎏

0.05Hz,≤0.5μF~2.2μF

0.02Hz,≤0.5μF~5.5μF

SYVLF-60KV

60kV/30mA
(峰值)

0.1Hz,≤0.5μF

9A

控制器:4㎏
升压体1(30kV):25㎏
升压体2(30kV):25㎏

0.05Hz,≤0.5μF~1μF

0.02Hz,≤0.5μF~2.5μF

SYVLF-80KV

80kV/30mA
(峰值)

0.1Hz,≤0.5μF

12A

控制器:4㎏
升压体1(30kV):25㎏
升压体2(50kV):50㎏

0.05Hz,≤0.5μF~1μF

0.02Hz,≤0.5μF~2.5μF



输出额定电压

参见表1

输出频率

参见表1

0.1Hz,最大1.1 μf

0.05 Hz 最大2.2 μf

0.02 Hz 最大5.5 μf

测量精度

1%

电压正,负峰值误差

≤3%

电压波形失真度

≤5%

使用条件

户内、户外

温度

-10℃~+40℃

湿度

≤85%RH

电源

交流50 Hz,220V ±5%

电源保险管

参见表1

产品附件
本产品详细清单,请以说明书或代销合同为

名称

说明

数量

专用高压连接电缆

/

1根

专用低压连接电缆

/

1根

电源线

/

1根

电源保险管

/

10只

放电棒

/

1根

说明书

/

1本

检验报告

/

1份

合格证

/

1张
